国产丝袜足控av在线播放_精品人妻少妇一区二区三区98_极品白嫩美女午夜在线观看_制服丝袜美腿影音亚洲

高強聚合物砂漿

應(yīng)用范圍

1、  混凝土結(jié)構(gòu)中破損的構(gòu)件、梁、板、柱、樓梯等部位的修補

2、  建（構(gòu)）筑物使用高強不銹鋼絞線網(wǎng)的抹灰找平保護砂漿

3、  道路、橋梁中混凝土破損部位的修補

4、  機場跑道、高速公路車道及 到破損部位的修補及搶修

5、  工業(yè)廠房混凝土地坪破損部位的修補及搶修

典型用途

該產(chǎn)品主要適用于混凝土結(jié)構(gòu)的空洞、蜂窩、破損、剝落、露筋等表面損傷部分的修復(fù)，以回復(fù)混凝土結(jié)構(gòu)良好的使用性能。也可作為碳纖維加固找平砂漿、高性能砌筑砂漿以及建（構(gòu)）筑物適用鋼絞線加固的抹灰找平保護砂漿。該產(chǎn)品因加有多種高分子聚合物改性劑、膠粉及抗裂纖維。因此具有良好的施工和易性、粘接性、抗?jié)B性、抗剝落性、抗凍融性、抗碳化性、抗裂性、鋼筋阻銹性能并具有高強度等性能。

施工特點

1、  施工方便：MT-2000具有良好的施工和易性能。施工時無需振搗，在現(xiàn)場加水?dāng)嚢杓纯墒褂谩?/SPAN>

2、  早強、高強：1天抗壓強度可達20Mpa，能最大限度的加快工程進度。

3、  抗?jié)B性能強：MT-2000產(chǎn)品具有良好的抗?jié)B性能，1.7Mpa抗?jié)B壓水不透水，符合P16混凝土抗?jié)B性能的要求

4、  粘接性能好：如使用混凝土界面處理劑，與新老混凝土的粘接強度大于1.8Mpa，可最大程度保證MT-2000高強混凝土修補砂漿與修補基層間的緊密粘接。

5、  可冬季施工：MT-2000高強修補砂漿允許環(huán)境溫度在-5℃以上時，進行混凝土結(jié)構(gòu)的裝門面、水平面及頂面的修補室外施工。

6、  耐久性強：50次凍融循環(huán)后強度無明顯變化，在機油中浸泡30天后強度提高。

基本性能指標(biāo)

施工步驟要求

1、  準(zhǔn)備好必要的工具及養(yǎng)護品

2、  確定修補區(qū)域，其修補處理范圍應(yīng)比實際破損范圍向外擴大100mm，切割或剔鑿出混凝土修補區(qū)域的垂直邊緣，其深度≥5mm以免修補區(qū)域邊緣薄片化。

3、  將修補區(qū)域內(nèi)混凝土基層表面浮塵、油污清理干凈，并剔除疏松部分。

4、  清理修補區(qū)域內(nèi)裸露鋼筋表面的銹質(zhì)和雜物。

5、  將清理好的修補區(qū)域內(nèi)混凝土基層進行鑿毛處理或用混凝土界面處理劑進行界面處理。

6、  用氣泵或水將處理過的修補區(qū)域內(nèi)混凝土基層表面清掃干凈，進行下道工序時不得有明水存留。

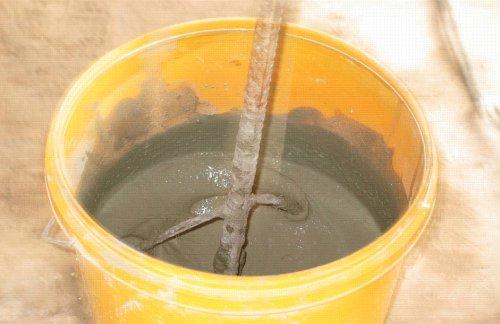

7、  按推薦加水量10-20%（重量比）的配合比攪拌EC2000高強修補砂漿。采用機械攪拌2-3分名目即可并在利于攪拌的質(zhì)量和速度。人工攪拌應(yīng)在5分名目以保證攪拌均勻。

8、  拌好的MT-2000高強修補砂漿即可進行抹灰，一次抹灰厚度不宜超過10mm。若抹灰層較厚，應(yīng)采用分層多次抹灰的施工方法。

9、  由于MT-2000高強修補砂漿含有多種高分子聚合物改性外滲料及膠粉，使拌合好的MT-2000高強修補砂漿較粘稠，抹灰時應(yīng)注意刀光潔。

10、對于表面需壓光處理的，最外層抹灰應(yīng)拌合略稀，并掌握好時間，以利于壓光處理。

11、嚴(yán)禁在EC2000高強修補砂漿中摻入任何外加劑或外摻料。

12、使用溫度為-5℃—40℃

養(yǎng)護

1、  夏季施工作業(yè)完畢后2-4小時，應(yīng)及時澆噴水工噴灑養(yǎng)護劑或覆蓋潮濕草袋進行養(yǎng)護，并保持表面濕潤2-3天。

2、  冬季施工完畢后，應(yīng)立即覆蓋塑料薄膜并加蓋棉被進行保溫養(yǎng)護。

3、  MT-2000高強修補砂漿為25kg袋裝。

4、  存放在通風(fēng)干燥處并防止陽光直射。

5、  保質(zhì)期為6個月，超出保質(zhì)期應(yīng)復(fù)檢，合格后方可使用。
